Ekintza azkarreko fusiblea vs. fusible arrunta: zein da benetako aldea?

Potentzia-sistema elektronikoaren diseinuan, fusibleen hautaketak zuzenean zehazten ditu ekipoen segurtasun-marjinak eta akatsen babesaren eraginkortasuna. Eragin azkarreko fusibleen aurrean, fusible arrunten aldean, ingeniari askok aukera latzak egiten dituzte korronte eta tentsio nominalean soilik oinarrituta, materialen zientzian, erantzun-mekanismoetan eta aplikazio-eszenatokietan oinarrizko desberdintasunei erreparatuz. Gainbegiratze horrek arrisku larriak sor ditzake energia eta energia biltegiratzeko sistema berrietan.

Artikulu honek ekintza azkarreko fusibleen eta fusible arrunten arteko desberdintasunen azterketa sistematikoa eskaintzen du —egiturazko diseinutik eta fusio mekanismoetatik aplikazioen mugetara—, ingeniariei aukeraketa erabaki zehatzak hartzen laguntzeko.

Egitura eta materialak: "Metal alanbre"tik "Doitasun fusible elementura"

Metxa arrunt baten elementu fusiblea forma geometrikoko metalezko alanbrez egina dago normalean, egitura sinplea eta fabrikazio kostu baxua duena. Bere fusio-logika gainkarga-korronteak berak sortutako Joule beroan oinarritzen da; bero metaketa urtze puntura iristen denean, elementua urtu eta zirkuitua irekitzen du. Diseinu honek erantzun azkarra kritikoa ez den agertokietarako egokia da, hala nola kableen eta harien gainkargaren babesa.

Ekintza azkarreko metxa, ordea, bereziki optimizatuta dago bai materialan bai egituran. Bere elementu fusiblea zilar hutsez, zilarrez estalitako kobrez edo kobre puruz egina dago, zulo zirkularrezko lepo estuak dituen banda mehe angeluzuzen baten itxura duena, eta aurrez kokatutako fusio-puntu baxuko soldadura puntuak toki zehatzetan. Diseinu honen asmamena gainkarga edo zirkuitulabur anitzeko korronte baxua gertatzen denean, soldadura-puntua urtzen da lehenik, eta efektu metalurgiko baten bidez, elementuaren zatiketa azkarra azkartzen duela lepo estuan, zirkuitu etenaldia mikrosegundotik milisegundoraino lortzen delarik.

Funtsean, fusible arruntek "bero metaketa naturalean" oinarritzen dira, eta egintza azkarreko fusibleek "haustura azeleratu aktiboa" lortzen dute egitura eta materialen ingeniaritzaren bidez; hau da bien arteko desberdintasunik funtsezkoena.

Erantzun-abiadura: milisegundoaren eta mikrosegundoen arteko tartea

Erantzun-abiadura da bi fusible moten arteko bereizlerik intuitiboena.

Fusible arruntetarako, fusio-denbora gainkarga-korrontearen multiploarekiko alderantziz proportzionala da: zenbat eta korronte handiagoa izan balio nominala gainditzen duena, orduan eta laburragoa izango da fusio-denbora; alderantziz, gainkarga-multiplo txikiagoetan, fusio-denbora zenbait segundo edo are gehiago luza daiteke. "Denbora-atzerapena" ezaugarri hori onargarria da kableen babesean, kableek gaitasun termiko jakin bat eta epe laburreko gainkarga gaitasuna dutelako.

Eragin azkarreko fusibleek guztiz ezberdin jokatzen dute. Fusio-puntu baxuko soldadura-puntuen "azelerazio" mekanismoari eta lepoaren egitura estuaren korronte-dentsitate-kontzentrazio-efektuari esker, egintza azkarreko fusibleek zirkuitua garbitu dezakete milisegundo edo mikrosegundotan. Muturreko abiadura hori ez da lortzen bere mesedetan, baizik eta matxura-korrontea kentzeko gailu erdieroaleek (adibidez, IGBTak, SiC MOSFETak eta diodo zuzentzaileak) jasan dezaketen denbora-mugan; erdieroaleen tolerantzia termikoa milisegundoren ordenakoa da normalean, eta fusible arruntek ezin dute babes baldintza hori bete.

Aplikazio-eszenatokiak: babes-helburuek hautapen-logika definitzen dute

Ekintza azkarreko eta fusible arrunten aplikazio-mugak modu naturalean dagozkien erantzun-ezaugarrien arabera definitzen dira.

Fusible arruntak kableen eta harien gainkarga eta zirkuitulaburra babesteko erabiltzen dira batez ere. Kableek inertzia termiko jakin bat dute; Epe laburreko gainkargak ez dute berehala isolamenduaren kalterik eragiten, beraz, metxaren funtzionamenduaren atzerapen jakin bat onartzen da. Horrek azaltzen du fusible arruntak oso erabiliak izaten jarraitzen duten eraikinen banaketan eta industria-lerro elektrikoetan.

Eragin azkarreko fusibleak, berriz, erdieroaleen potentzia-gailuak eta zuzengailu-multzoak babesteko diseinatuta daude. Inbertsore fotovoltaikoetan, DC kargatzeko estazioetan eta energia biltegiratzeko bihurgailuetan (PCS), IGBT eta SiC moduluak oso ahulak dira gainkorrontearen aurrean: zirkuitu labur bat gertatzen denean, korrontea ehunka mikrosegundoren barruan garbitu behar da, edo gailua betiko kaltetuko da. Ekintza azkarreko fusibleak dira, hain zuzen ere, baldintza honen irtenbidea.

Batez ere, energia biltegiratzeko sistemetan (ESS), abiadura handiko fusibleak aplikatzea ezinbestekoa da. Baterien multzoetako zirkuitu laburreko korronteek DC tentsio altua, korronte handiko magnitudea eta zero-gurutzaketa naturala ez dute, eteteko ahalmenari eta arku-itentze-errendimenduari eskakizun zorrotzak jarriz. Energia biltegiratzeko abiadura handiko DC fusibleek erantzun azkarra emateaz gain, arkuak modu fidagarrian itzali behar dituzte tentsio handiko DC baldintzetan murrizketarik egin gabe, eta bateria multzoek eman ditzaketen zirkuitu labur-korronte oso altuak kudeatzeko apurtze ahalmen nahikoa eskaintzen dute.

IEC Sailkapena: aR eta gG arteko zatiketa teknikoa

Nazioarteko Batzorde Elektroteknikoaren (IEC) fusibleen estandarren ikuspuntutik, ekintza azkarreko eta fusible arrunten arteko aldea gehiago kuantifikatu eta estandarizatu egiten da.

Fusible arruntak normalean erortzen diragG(gama osoko kableen babesa) klasea, gainkarga eta zirkuitu laburren babes osoa eskaintzen duena baina funtzionamendu denbora luze samarra duena, banaketa orokorrerako eta kableen babeserako egokia.

Ekintza azkarreko fusibleak diraaR(sorta partzialeko erdieroaleen babesa) klasea. aR fusibleak gailu erdieroaleen babeserako bereziki diseinatuta daude, I²t balio oso baxuak (utzi energia) eta korrontea mugatzeko gaitasun handia dutenak. Matxura-korrontea moztu dezakete matxura baten hasierako fasean, matxura-energia gailu erdieroaleen jasateko gaitasunaren barruan mugatuz. aR fusibleek ez dute gainkarga anitz baxuko babesik kudeatzen; funtzio hau kontrol-sistemei edo kontaktoreei esleitzen zaie, hierarkia funtzional argia osatuz.

Galaxia Fusea: Abiadura Handiko Fusible Soluzioak Energia Berrirako eta Energia Biltegiratzeko

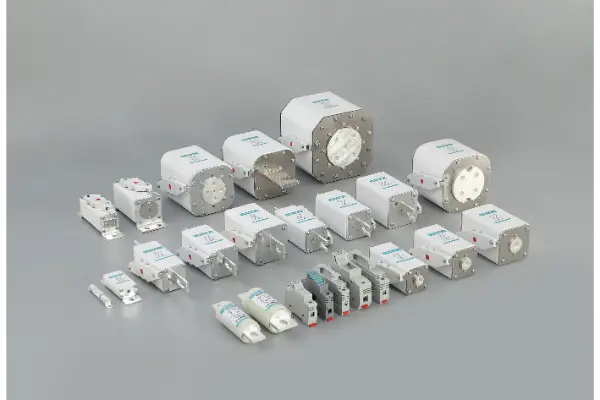

Galaxia Fusea40 urte baino gehiagoko esperientzia du fusibleen I+Gan eta fabrikazioan, eta esperientzia tekniko sakona eraikitzen du ekintza azkarreko fusibleen segmentuan. Energia-aplikazio berrietarako, hala nola inbertsore fotovoltaikoetarako, DC kargatzeko estazioetarako eta energia biltegiratzeko bihurgailuetarako, Galaxy Fuse-k errendimendu handiko abiadura handiko fusibleen aukera zabala eskaintzen du.

Energia Biltegiratzeko Sistema Abiadura Handiko Fusible DedikatuakGalaxia Fusea-ren funtsezko ardatza dira. Energia biltegiratzeko sistemek industria-aplikazio orokorrek baino askoz gehiago eskatzen diete fusibleei: 1500 V-ra arteko DC tentsioak, ehunka kiloampereraino iristen diren zirkuitu-labur-korronteak eta bateria-ingurune itxietan arku-desagertze eta etentze fidagarritasun absolutuaren beharra. Galaxy Fuse energia biltegiratzeko serieko produktuek zilarrezko elementu fusibleak eta purutasun handiko kuartzozko harea arku itzaltzeko euskarriak erabiltzen dituzte, lepoko egitura optimizatuekin konbinatuta, mikrosegundo mailako erantzuna eta etenaldi fidagarria bermatzeko muturreko akats-baldintzetan.

Oinarrizko abantaila teknikoak:

● Zilar hutsa / Zilarrezko kobrezko elementuak:Urtze-puntu baxuak eta eroankortasun handia erantzun azkarra bermatzen dute

●Lepoaren egitura optimizatua:Fusio-puntuen kontrol zehatza arku etenaldi koherentea izateko

● Garbitasun handiko kuartzozko harea arku itzaltzea:Azkar xurgatzen du arku-energia eta murrizketa kentzen du

● Ziurtagiri osoa:Produktuek IEC60269, GB13539 eta nazioarteko beste estandar batzuk betetzen dituzte, UL, TUV eta CE ziurtagiriak dituzten hainbat serierekin

● Datu teknikoen laguntza osoa:Neurtutako I²t kurbak eta moztutako korronte kurbak eskaintzen ditu, sistema babesteko koordinazio kalkulu zehatzak erraztuz ingeniarientzat

Ondorioa

Ekintza azkarreko eta fusible arrunten arteko aldea gainazaleko "azkar versus motela" baino urrunago hedatzen da. Materialen hautapenetik eta egitura-optimizaziotik erantzun-mekanismoetara eta IEC sailkapenetaraino, biek babes-filosofia guztiz desberdinak adierazten dituzte.

Fusible arruntek kableen "ahalmen termikoa" babesten dute; ekintza azkarreko metxak erdieroaleen "leiho hauskorra" babesten du. Gaur egun azkar hazten ari diren energia eta energia biltegiratzeko sektore berrietan, egintza azkarreko fusibleen balio berezia ulertzea eta behar bezala erabiltzea ezinbesteko trebetasuna da potentzia elektronikako ingeniari bakoitzarentzat.

Galaxia Fusea - 46 urte baino gehiagoko konpromisoa kalitate handiko fusibleak fabrikatzeko, energia eta energia biltegiratzeko sistema global berrietarako zirkuitu babesteko irtenbide seguruak eta fidagarriak eskaintzera dedikatua.

Energia biltegiratzeko abiadura handiko fusibleen aukeraketari buruzko laguntza teknikoa lortzeko, mesedezjarri harremanetan Galaxy Fuse-rekintalde teknikoa.
