Fusibleen hautaketa: oinarrizko urratsak eta funtsezko gogoetak

Fusibleak sistema elektrikoetan oso ezagunak dira korronte gehiegizko akatsen aurkako azken defentsa-lerro gisa; aukeraketa zuzenak matxurak eteteko gaitasuna eta ekipoen segurtasun-marjinak zuzenean zehazten ditu. Hautatze desegokiak ekipoen elektrizitatea maiz eten ez ezik, istripu larriak ere sor ditzake, hala nola suteak eta leherketak. Hala ere, hainbat parametro konplexuren aurrean, hala nola tentsioaren balorazioa, korronte-kurbak, haustura-ahalmena eta tenperatura jaitsiera, ingeniari eta kontratazio-langile askok askotan ez dute nondik hasi ziur. Zirkuitu babesteko osagaien hornitzaile profesional gisa,Galaxia Fuseaurte asko daramatza fusibleen eta elektrizitatearen banaketaren babesaren alorrean buru-belarri dihardu, eta fusibleen produktu sorta osoa eskaintzen du, besteak beste, gL/gG motela-argia, ekintza bizkorreko mota eta DC mota espezifikoa, bezeroei gainkarga eta zirkuitu laburren babes segurua, zehatza eta fidagarria lortzen lagunduz. Artikulu honek, nazioarteko hautaketa estandarrak esperientzia praktikoarekin konbinatuz, fusibleak aukeratzeko oinarrizko urratsak eta funtsezko gogoetak sistematikoki zehazten ditu, tentsioa, korrontea, kurba bereizgarriak eta haustura-ahalmena bezalako dimentsioetatik erabaki zuzenak hartzen lagunduz, eta hautapen gida argi eta erabilgarri bat eskainiz.

1. Zehaztu tentsioaren balorazioa:

Fusiblearen tentsio nominalak babestutako zirkuituaren funtzionamendu-tentsio maximoaren berdina edo handiagoa izan behar du (gaintentsio iragankorrak barne). DC zirkuituetarako, arreta berezia behar da DCrako bereziki diseinatutako fusibleak hautatzeko, DC arkua etetea askoz zailagoa baita AC arkua etetea baino.

2. Zehaztu uneko balorazioa (kritikoena eta konplexuena)

Funtzionamendu-korronte arrunta:

Zehaztasunez neurtu edo kalkulatu zirkuituak funtzionamendu-baldintza normaletan ateratzen duen korronte jarraitua. Fusiblearen korronte nominalak zirkuituaren funtzionamendu-korronte normala baino handiagoa izan behar du eta babestutako eroale edo osagaien korronte segurua garraiatzeko ahalmena baino txikiagoa izan behar du.

3. Korronte nominala hautatzeko funtsezko gogoetak

(1) Fusiblearen Ezaugarriaren Kurba

Kontsultatu fabrikatzailearen denbora-korronte kurba ezaugarria.

Ziurtatu funtzionamendu-korronte arruntean, fusiblea ez dela garbitzen (hau da, fusiblearen funtzionamendu-denbora funtzionamendu-korronte arrunta baino luzeagoa da).

Babesa behar duten gainkarga edo zirkuitulabur-korronteetan, fusibleak nahikoa denbora laburrean garbitu behar du (hau da, kurba gainkarga/zirkuitu laburren puntuaren ezkerrean dago).

(2) Gainkargaren babesa

Abian jartzean abiarazte-korrontea duten ekipoetarako, hala nola motorrak eta transformadoreak, fusibleak abiarazte-korrontea jasan behar du baimendutako abiarazte-denboran garbitu gabe (hautatu I²t balio nahikoa duen fusiblea).

Aldi berean, gainkarga bat gertatzen denean (adibidez, korronte nominala baino 1,5 eta 6 aldiz), fusiblea ekipoaren gainkarga-denboran garbitu behar da. Hautatu motel-garbiketa edo denbora-atzeratutako fusibleak (adibidez, gL/gG, T mota).

(3) Zirkuitu Laburreko Babesa

Fusibleak zirkuitu labur-korronte oso handiak eten behar ditu oso denbora laburrean (normalean milisegundoak) ekipoen kalteak eta sua saihesteko. Hausteko ahalmen nahikoa behar da (ikusi hurrengo atala).

(4) Tenperaturaren jaitsiera

Fusible baten korronte-maila gutxitzen da giro-tenperatura altuetan. Kontsultatu fitxa teknikoa eta egin derating-kalkuluak instalazioaren inguruneko tenperatura maximoan oinarrituta. Adibidez, 55 °C-ko giro-tenperaturan, funtzionamendu-korronte arrunta baino %50 edo gehiagoko korronte nominala duen fusible bat hautatzea beharrezkoa izan daiteke. Saihestu fusibleak tenperatura handiko espazio itxietan edo beroa sortzen duten osagaietatik gertu.

(5) Gora-korronteak eta zahartzea

Maiz abiarazteko pultsuek edo gainkarga arin iraunkorrak metxaren zahartzea bizkortu dezakete, funtzionamendu-korronte arruntean ere garbitzea eraginez. Benetako funtzionamenduaren egungo gorabeherak ebaluatzea.

4. Zehaztu hausteko ahalmena (etenen balorazioa)

Fusiblearen apurtze-ahalmen nominala babestutako zirkuituan gerta daitekeen matxura-korronte maximoaren (normalean instalazio-puntuan zirkuitulabur-korrontea) baino handiagoa edo berdina izan behar da. Azken zirkuituetarako edo etxeko zirkuituetarako, apurtze-ahalmena hainbat mila ampereko (adibidez, 6 kA) izan behar da. Transformadore handietatik gertu kokatutako industria-banaketa-plaka nagusietarako, baliteke hausteko ahalmena hamarnaka edo ehunka kiloamperekoa izatea (adibidez, 50 kA, 100 kA edo handiagoa). Hauste-ahalmen nahikoa ez duen fusiblea hautatzeak metxa haustea edo arkua modu fidagarrian itzaltzea eragin dezake matxura-korronte handi bat eteten denean, eta istripu larriak eragin ditzake.

Segurtasun-abisu kritikoak

Ordezkapenik ez:

Ez erabili inoiz zehaztutakoa baino korronte-maila handiagoa duen fusiblerik, edo ordeztu fusiblea hari batekin (kobrea edo burdina). Hau sute arrisku larria da.

Kontuz DCrekin:

DC sistemetan, erabili beti DC kalifikazioarekin argi eta garbi markatuta dauden fusibleak eta tentsio maila egokia dutenak. Baliteke AC fusibleek DC akatsen korronteak segurtasunez eten.

Hausteko gaitasun nahikoa ez izateko arriskua:

Hausteko ahalmen nahikoa ez duen fusible batek lehertu egin dezake zirkuitulaburreko korronte handi bat eteten denean, arku bat eta hondakin hegalariak sortuz, oso arriskutsua.

Ordezko araua:

Fusible bat garbitu ondoren, identifikatu eta ezabatu beti matxuraren kausa, ondoren ordeztu mota bereko eta maila bereko fusible batekin.

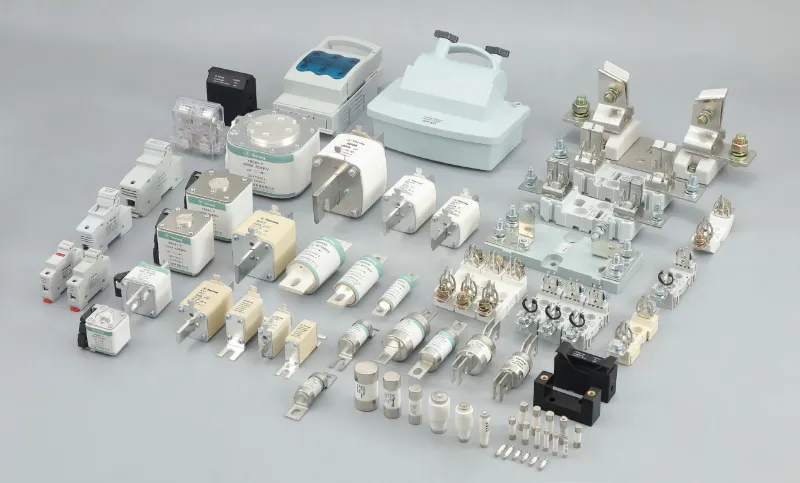

Fusibleen hautaketa ez da inolaz ere "balorazio handiagoa aukeratu" bezain erraza; hainbat aldagai kontuan hartu behar dira, hala nola tentsioa, korrontea, giro-tenperatura, sarrera-korrontea eta zirkuitu laburreko energia. Hautapen oker batek babes-gailua eraginkorra izan dezake, edo istripu baten iturri bihur daiteke. Galaxy Fuse-k aukera osoa eskaintzen dumetxa produktuak1A-tik 2000A-ra, AC 250V/500V/690V eta DC 150V/500V/1000V barne hartzen dituena, gG/gL erabilera orokorreko fusibleak, aM motorraren babeserako fusibleak, eragin azkarreko erdieroaleen babeserako fusibleak eta PV/energia biltegiratzeko DC-ko fusibleak barne. Denbora-korronte kurba osoa eta I²t aukeraketa datuen euskarria ere eskaintzen ditugu. Gure talde teknikoak hautatze-zerbitzu sakonekin lagundu diezazuke, esate baterako, derating-kalkuluak, hautsi ahalmenaren egiaztapena eta zahartze-bizitzaren ebaluazioa.

Proiektu baterako fusibleak hautatzea? Oraindik ez al duzu ziur DC babesa edo zirkuitulaburreko korronte altuko eszenatokiei buruz?

Senti zaitez librekontaktuaduGalaxia Fusea taldeaedonoiz, edo utzi mezu bat behean. Besterik gabe, eman iezaguzu zure funtzionamendu-tentsioa, karga-korronte normala, sarrera-korronte gailurra eta giro-tenperatura, eta zuretzako fusible-modelorik seguruena eta ekonomikoena gomendatuko dizugu.
