Nola funtzionatzen dute DC-ko kontaktoreek eta fusibleek?

I. Definizio Funtzionala: Geruza Bikoitzeko Babesteko Arkitektura, Rolak Argi Definituta

DC Kontaktorea: etengailu exekutibo kontrolagarria

DC kontaktorea potentzia handiko DC zirkuituak kontrol-sistemaren agindupean konektatu eta deskonektatzen dituen etengailu elektromekaniko bat da. Kargagune batean dituen funtzio nagusiak hauek dira:

• Kargatzen hasteko/gelditzeko kontrola: BMS edo karga-kontrolagailuaren aginduan kargatzeko bidea ezartzeko ixten da, eta amaitzean deskonektatzeko irekitzen da.

•Larrialdietako isolamendua: Kontrolatutako potentzia-deskonexioa exekutatzen du komandoak jasotzean, sistemak baldintza anormalak hautematen dituenean, hala nola tenperatura gainditzea, gain-tentsioa edo isolamendu-matxurak.

•Karga aurretiko kudeaketa: Karga aurretiko erresistentzia batekin funtzionatzen du zirkuitu nagusia dinamizatu aurretik sarrera-korrontea mugatzeko, bus-kondentsadoreak babestuz.

DC fusiblea: azken babes-gailu pasiboa

Fusiblea erabilera bakarreko babes-elementua da, akats-korronteak modu fidagarrian eteten dituena, kalte itzulezinak eragin aurretik. DC kargatzeko estazioetan erabiltzen diren erdieroale-mailako egintza azkarreko fusibleen eta fusible industrial arrunten arteko oinarrizko desberdintasunak hauek dira:

•Mikrosegundo mailako erantzuna: Kontaktoreen aktuazio mekanikorako behar diren hamar milisegundoak baino askoz azkarrago.

•Korronte mugatzailearen ezaugarria: Akatsen korrontearen energia murrizten du beheranzko potentzia-gailuen (IGBT/SiC) jasateko mugen barruan.

•DC arkua itzaltzeko gaitasuna: Eten fidagarria 500V-1500V DC sistemetan berriro pizteko arriskurik gabe.

•Posizionamenduaren laburpena: Kontaktorea "segurtasun atea" kontrolatua da; metxa ezinbestekoa da "azken defentsa lerroa".

II. Lotura koordinatuaren ingeniaritza logika

Kargatzeko estazioaren babesaren diseinua bi gailu itxitura berean instalatzetik urrun dago. Haien koordinazio-harremana geruzetako babes-arkitektura baten oinarrizko logika teknikoa da.

Potentzia Zirkuituen Topologia Tipikoa

Sareko sarrera → AC/DC modulua → DC Bus → Fuse → Kontaktore nagusia → Aurre-karga-kontaktorea + Erresistentzia → Ibilgailuen interfazea

Babes-hierarkia eta erantzun-denbora

Koordinazio desegokiaren hutsegite modu tipikoak

Oinarrizko Diseinu Irizpidea: Fusiblearen I²t balioak babestutako kontaktorearen zirkuitulaburrak jasandako I²t balioa baino zorrozki txikiagoa izan behar du.

III. Lotura eta hautapenerako bost parametro tekniko nagusiak

1. Tentsio nominala: DC-espezifikoa Marjina zabalarekin

DC korronteak zero-gurutzagune naturalik ez duenez, arkua desagertzea askoz zailagoa da AC sistemetan baino. Hori dela eta, DC gailu espezifikoen hautapen logika funtsean desberdina da AC gailuetatik.

Hautaketa printzipioa: Fusiblearen eta kontaktorearen tentsio nominalak sistemaren DC busaren gehienezko tentsioa ≥ izan behar du.

•800V kargatzeko plataforma → Gomendatutako 1000V DC edo balorazio handiagoa

•1500V-ko energia biltegiratze-sistema → 1500V-ko DC edo maila handiagoa hautatu behar du

Ingeniaritza abisua: Zorrotz debekatu AC kalifikatutako produktuak DC gailu espezifikoekin ordezkatzea. Falla eteten den bitartean arkua eraginkortasunez itzaltzeak ondorio katastrofikoak ekar ditzake.

2. Korronte nominala: Kontaktoreentzako marjina, Fusibleentzako I²t kalkulua

DC Kontaktorea:

•Etengabeko korrontearen kalifikazioa kargatzeko estazioaren gehienezko irteerako korrontea gainditu behar du.

•Ingeniaritza-esperientzia faktorea: 1,2× gutxi gorabehera aukeraketa gomendatua.

DC fusiblea:

•Hautaketak ez du korronte nominalean soilik oinarritu behar; I²t eta hausteko ahalmena osoki ebaluatu behar dira.

• Fusibleen urtze I²t babestutako modulu erdieroalearen (IGBT/SiC) jasangarritasunaren I²t azpitik egon behar da.

•Ingeniaritza-esperientzia faktorea: 1,5× gutxi gorabehera aukeraketa gomendatua.

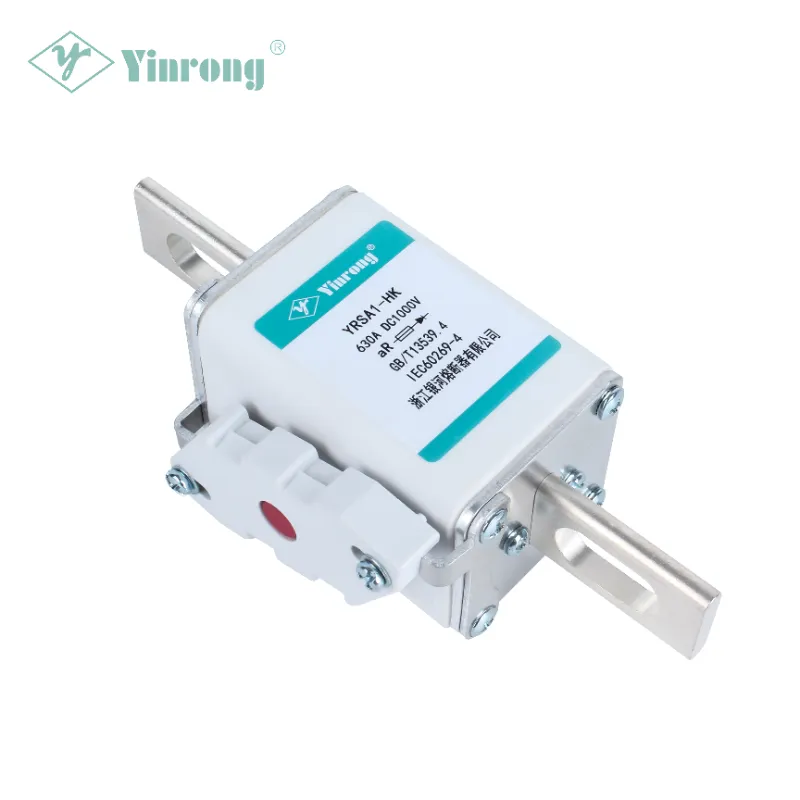

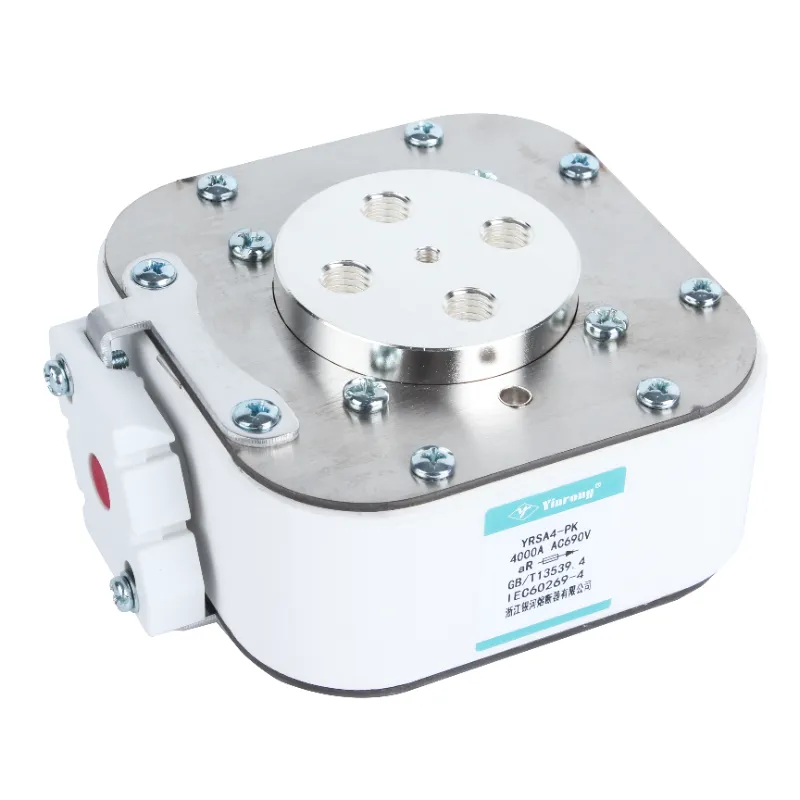

YRSA seriea Zhejiang Galaxy Fuse-k 690V-tik 1500V-ko tentsio nominalak eta 10A-tik 3000A-ko korronte nominalak estaltzen ditu, zilarrezko kobre hutsa edo zilar hutsezko sekzio aldakorreko fusible-elementuekin, erresistentzia handiko aluminazko zeramikazko hodietan kokatuta, kuartzo-harea purutasun handikoa arkua itzaltzeko bitarteko gisa.

3. I²t koordinazioa: bat etortzearen diseinuaren oinarrizko parametroa

I²t (ampere-segundo karratua) metxa eta kontaktoreak lotzeko aukeraketan adierazle kuantitatibo kritikoena da.

Hautapen-murriztapen-erlazioak:

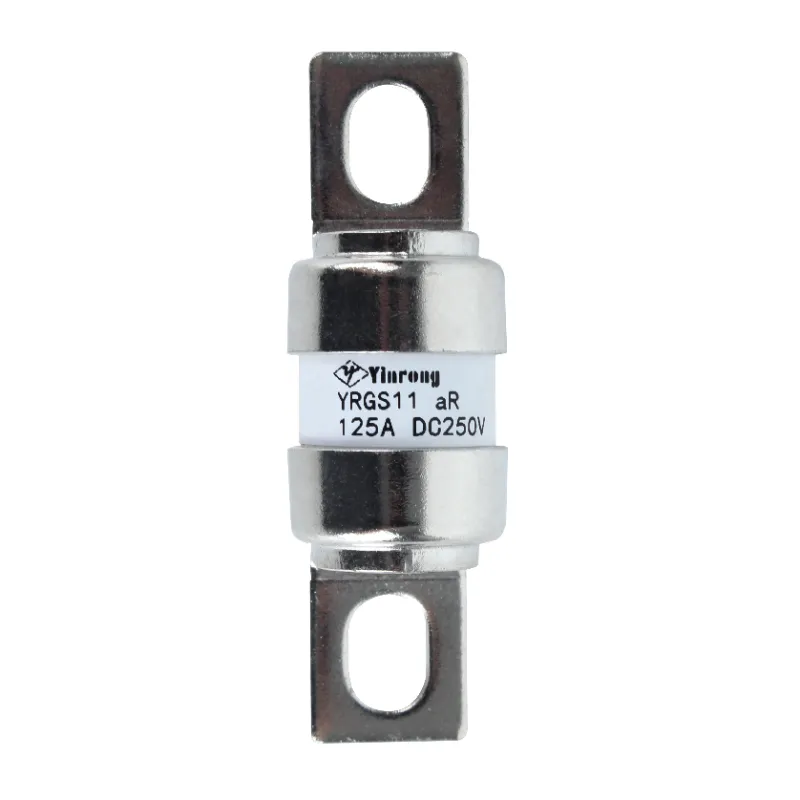

Galaxy Fuse-ren eragin azkarreko fusible serieak I²t balio baxuak, korrontea mugatzeko gaitasun handia eta hausteko ahalmen handia ditu, gailu erdieroaleen eta ekipamendu osoen zirkuitulaburrak babesteko egokiak direlarik.

4. Denbora-Gaur egungo Koordinazio Selektiboa

Maila anitzeko babes-arkitektura batean, matxura puntutik hurbilen dagoen babes-gailuak funtzionatu behar du lehenik.

5. Giro-tenperatura eta derating

Kargatzeko geltokiak ingurune ugaritan zabaltzen dira, ingeniaritza-eskakizunekin -40 °C tenperatura baxuetatik +85 °C tenperatura altuetaraino. Fusibleek eta kontaktoreek benetako giro-tenperaturaren araberako ahalmena murriztu behar dute.

IV. Galaxy Fuse: DC kargatzeko estazioaren babeserako aukera profesionala

1980an sortua,Zhejiang Galaxy Fuse Co., Ltd. I+G, probak, fabrikazioa, salmenta eta inportazio/esportazioa integratzen dituen metxa enpresa profesionala da. Lehengo Makina Eraikuntza Ministerioaren menpeko enpresa giltzarri gisa eta Txinako fusibleen fabrikatzaile nagusi gisa, konpainiaren produktu nagusiek DC fotovoltaikoko fusibleak, energia berriko ibilgailuen fusibleak eta kargatzeko estazioko fusibleak estaltzen dituzte. Produktuek IEC 60269, GB/T 13539.4 eta nazioarteko eta etxeko beste estandar batzuk betetzen dituzte eta 80 herrialde eta eskualde baino gehiagotara esportatzen dira, besteak beste, Europa, Amerika, Hego-ekialdeko Asia eta Ekialde Hurbilera.

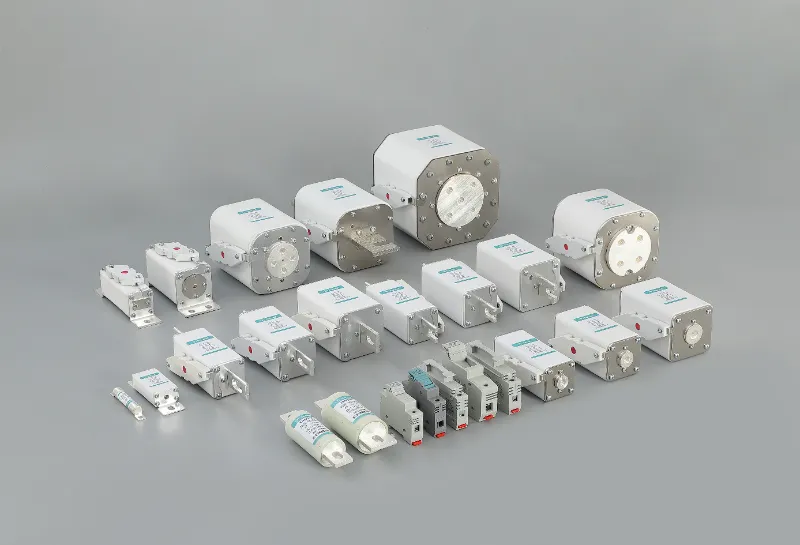

Kargaguneetarako DC Babeserako produktuen serie gomendatua

Galaxy Fuse-ren oinarrizko abantaila teknikoak

•Serie osoko nazioarteko ziurtagiriak: Hainbat seriek TÜV, UL, CE eta CQC ziurtagiriak gainditu dituzte. Kudeaketa sistemek IATF 16949, ISO 9001, ISO 14001 eta ISO 45001 estaltzen dituzte.

•Koordinazio Helduen Irtenbideak: Ingeniaritza-koordinazio-esperientzia zabala DC-ko kontaktore nagusiekin eta hautapen helduekin.

• Datu teknikoen laguntza osoa: I²t neurtutako kurbak eta mozte-korronte-kurbak eskaintzen ditu, kontaktoreekin koordinazio-kalkulu zehatzak errazteko.

•Metaketa tekniko sakona: 48 erabilgarritasun-eredu eta asmakuntza-patente baino gehiago ditu fusibleak fabrikatzeko, eta goi-teknologiako enpresa nazional gisa aitortu zuten 2017an.

•Industriaren partaidetza estandarra: Produktuek GB/T 13539.4, IEC 60269 eta nazioarteko eta etxeko beste hainbat arau betetzen dituzte.

V. Ondorioa

DC kargatzeko estazioetako kontaktoreen eta fusibleen parekatzea teknikoki honela labur daiteke: geruza funtzionala, denboraren koordinazioa eta parametroen elkarlokatzea.

• Fusibleak mikrosegundo-mailako zirkuitu laburreko korronte eten egiten du IGBT/SiC eta beste potentzia erdieroaleen segurtasuna bermatzeko.

•Kontaktorea etenaldi kontrolatuaren kudeaketaz arduratzen da, abiarazteko/gelditzeko eta larrialdietako isolamendu-aginduak exekutatuz.

•Biek elkarrekiko babeskopia erredundantzia gisa balio dute, segurtasun-hesi bikoitza osatuz.

Behar bezala parekatuta, bakoitzak bere eginkizunak betetzen ditu geruzakako defentsarekin; bat ez datozenean, ondorioak babes-hutsetik ekipamendu-erresteraino doaz.

Kalitate handiko fusibleen I+G eta fabrikazioan 40 urte baino gehiagoko dedikazioarekin, Galaxy Fuse-k DC kargatzeko estazioetarako zirkuitu babesteko irtenbide seguruak eta fidagarriak eskaintzeko konpromisoa hartu du.

DC kargatzeko estazioen babes-sistemetarako fusibleak aukeratzeko laguntza teknikorako edo kontaktoreekin koordinatzeko, mesedezjarri harremanetan Galaxy Fuse talde teknikoarekin.
