Zirkuitu laburrak jotzen duenean, nork jarduten du lehenik - Kontaktorea edo fusiblea? Sekuentzia okerra eta zure SiC modulua desagertu da

Tentsio handiko eta potentzia handiko sistemetan, hala nola DC kargatzeko estazioak eta energia biltegiratzeko PCS, DC kontaktoreak eta fusibleak beti elkarrekin agertzen dira zirkuitu eskemetan, seriean konektatuta zirkuitu nagusi berean. Hala ere, ingeniari askok oraindik "bakoitzak bere lana egiten duela" pentsatzen dute: kontaktoreak kommutazioak kudeatzen ditu, fusibleak zirkuitu laburren babesa.

Baina akatsen analisiak egiten dituen edonork badaki egia gogorra: biek benetako koordinaziorik gabe "beren guduak" bakarrik egiten badituzte, baliteke behar dutenean irekitzea huts egitea edo behar ez dutenean ibiltzea, eta zure mila dolarreko SiC modulua desagertu egingo da hala ere.

Gaur “urrezko bikote” honen koordinazio printzipioak hautsiko ditugu oinarritik.

I. Denbora-sekuentziaren geruzak: akatsak hiru mailatan datoz, ekintzek ordena jarraitu behar dute

Behar bezala diseinatutako tentsio handiko DC zirkuitu batek hiru mailatako babesa ezartzen du. Kontaktoreek eta fusibleek denbora-sekuentziaren banaketa zorrotza jarraitzen dute, haien arteko gatazkarik gabe:

1. Gainkarga arina (1–3 × korronte nominala)

Sistema BMS eta disko-plaken softwareak esku hartzen dute lehenik - potentzia murrizten, alarmak piztuz - kontaktorea normalean irekitzen den bitartean eta fusiblea ez da batere funtzionatzen.

2. Gainkarga moderatua (3–8× korronte nominala)

Softwareak ezin du garaiz erantzun. Kontaktoreak etenaldia egiten du, akats-korrontea garbitzen da eta fusiblea osorik mantentzen da.

3. Muturreko zirkuitu laburra (10 × + korronte ultra-altua)

Ez softwareak ez kontaktoreak ezin dute nahikoa azkar erreakzionatu. Galaxy Fuse-ren aR-mailako abiadura handiko fusibleek lehentasuna dute, akatsa milisegundotan garbituz, zirkuitua moztuz korronte handiek kontaktorean etengabe eragin aurretik.

Koordinazio araua:Fusiblearen korronte nominala > Kontaktorearen korronte jarraitua, gorakadarako eta tenperatura altuko baldintzetarako marjina nahikoarekin - fusibleak bizitza arriskuan jartzen duten zirkuitu laburretan soilik jarduten du.

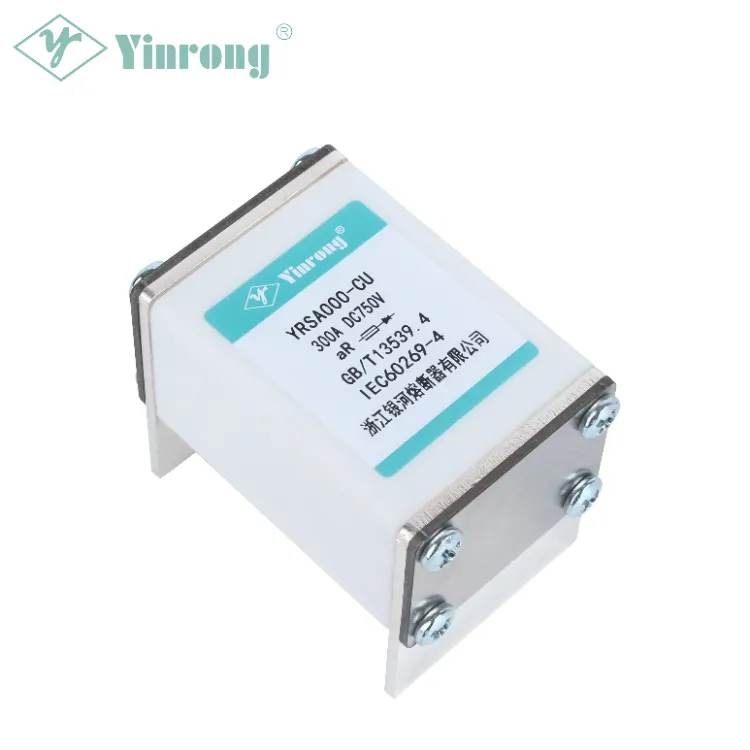

Erreferentzia praktikoa:250A-ko karga osoko sistema baterako, hautatu parekatuta dagoen 300A-ko kontaktore batGalaxia Fusea YRSA serieko 350A abiadura handiko fusible karratua.



II. I²t energia parekatzea: fusibleak beroa xurgatzen du, kontaktoreak kalte termikoak saihesten ditu

Hori da babes koordinatuaren muina, eta ingeniarien % 90ek aintzakotzat hartzen duten oinarrizko printzipioa. Termino arruntean: zirkuitulabur batean askatzen den bero-energia osoa (I²t) da kontaktoreak eta potentzia moduluak suntsitzen dituena. Benetako babes koordinatua lortzeko, burdinazko arau bat bete behar da: Galaxia Fusea abiadura handiko fusiblea erabateko garbiketa I²t < Kontaktorea denbora laburrean jasangarria I²t.

1. Kalitate txarreko gG Fusion moteleko fusiblea:I²t balioak izugarriak dira: bero-energiaren gehiengoa kontaktorera isurtzen da, tenperatura altuko kontaktuaren soldadura eraginez. Hau "elkar suntsitzeko" eten mota bat da, zero koordinazioarekin.

2. Galaxy Fuse YRSA Series aR-Class Abiadura Handiko Fusiblea:Zilar hutsezko edo zilarrezko kobrezko zerrendako elementuak ditu, I²t-a zehaztasunez mugatzen dutenak. HartuzYRSA000-CU seriea adibide gisa, aR klaseko fusibleek I²t oso baxua eta korrontea mugatzeko gaitasun handia eskaintzen dute, zirkuitu laburrean akatsen beroaren gehiengoa xurgatuz. Kontaktoretik igarotzen den beroa gutxienekoa da, kontaktuak osorik mantentzen dira soldadurarik gabe, koordinazio-efektua lortuz "sakrifikatu fusiblea, gorde kontaktorea" .

Galaxia Fusea-ren jabedun arkua itzaltzeko teknologiarekin konbinatuta (garbitasun handiko kuartzozko harea arkuak kentzeko tratamendu espezializatuarekin), zirkuitulaburra gertatzen den unean arkuak azkar itzaltzen dira, karkasa hausturarik edo harea-ihesik gabe, bigarren mailako arkuaren kalteak saihestuz kontaktoreen terminaletan.

III. Tentsio eta korronte maila parekatzea: plataforma bateratua, derating koordinatua

Koordinazioaren oinarria bi osagaiek hardware-parametroen oinarrizko lerro berean funtzionatzen dutela da: ez goi-tentsio bat eta behe-tentsio bat, ez korronte handiko bat eta korronte baxuko bat.

1. Tentsio bateratzea

Kontaktorearen eta fusiblearen DC tentsio nominala ezin hobeto egokitu behar da, 1,2-1,3× segurtasun-marjina bus-tentsioaren gainetik:

●750V kargatzeko estazio estandarra:Kontaktorea 1000VDC + Galaxia FuseaYRSA000-CU seriea 750/1000VDC

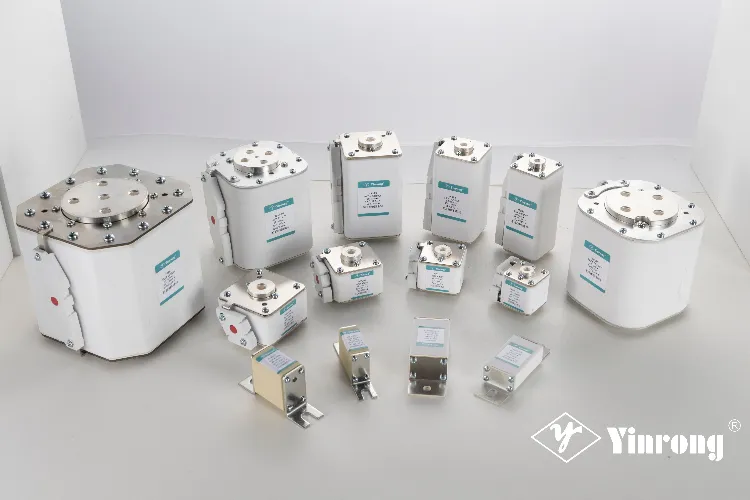

●800 V-ko tentsio handiko karga ultra-azkarra / megawatt biltegiratzea:Kontaktorea 1500VDC + Galaxia FuseaYRSA1-HK seriea 1500VDC edoYRSA7-PK seriea 1500VDC



Galaxia Fusea produktuek IEC60269-4, GB/T13539.4 eta nazioarteko beste estandar batzuk betetzen dituzte, hainbat serietan UL, TUV eta CE ziurtagiriak dituztenak. Isolamendu-indar handiak tentsio handiko kontaktoreekin bateragarritasun ezin hobea bermatzen du.



2. Uneko geruzak

Fusibleen korrontea kontaktorea baino urrats bat altuagoa izan behar da beti, eta "segurtasun buffer eremua" sortuz - karga osoko eta gorakada-baldintzek ez dute elkar oztopatzen. Galaxia FuseaYRSA seriea 32VDC-tik 1500VDC-ra arteko tentsio-tarte osoa estaltzen du, DC250kA-ra arteko eteteko ahalmenarekin. Korronte handiko kontaktoreekin bat egiten denean, epe luzerako karga osoko tenperaturaren igoera oso baxua da - terminalen berokuntza eta arkuak iturrian ezabatuz, akats kronikoak murriztuz.

3. Ingurumenaren Derating koordinatua

Tenperatura handiko itxituretan edo altuera handiko inguruneetan, kontaktorea eta fusiblea aldi berean murriztu behar dira; inoiz ez jaitsi osagai bakarra bakarrik, horrek koordinazio oreka hautsiko luke eta.

IV. Galaxy Fuse - Kontaktoreen koordinaziorako diseinatutako fusible-soluzioak

1980an sortua, Galaxy Fuse (Yinrong) I+G, probak, fabrikazioa eta salmentak integratzen dituen fusibleen fabrikatzaile profesionala da. Konpainiak serie osoko energia-fusible berriak ekoizten ditu PV, energia biltegiratzeko eta kargatzeko estazioetarako aplikazioetarako, mundu osoko 80 herrialde eta eskualde baino gehiagotara esportatzen diren produktuekin.

1. Material-Maila Koordinazioa

Zilarrezko kobrezko banda-elementu jabedunek gorakada-erresistentzia eta metalaren neke-erresistentzia eskaintzen dute - eguneko hamarnaka mila etenaldi-zikloko kontaktoreen funtzionamendura egokituz, eragozpenik egin gabe. Produktuek IEC60269-4, GB/T13539.4 eta beste estandar batzuekin betetzen dituzte, isolamendu egonkorrekin eta terminalen bat etortze ezin hobean, berotzeko arriskuak ezabatuz.

2. Prozesu-Optimizatutako arkuaren itzaltzea

Teknologia aurreratuek, besteak beste, elementu paraleloen arkua itzaltzea, haustura azkarreko matxurak etetea eta hodi zeramikazko pitzaduraren aurkakoa, zirkuitu laburreko baldintzetan arkua desagertzea bermatzen dute;

3. Serie osoko tentsioa eta korronte geruzetako bat etortzea

●YRSA000-CU seriea:750 V/1000 V-ko kargagailu estandarretarako eta energia-biltegiratze txiki eta ertainetarako diseinatua

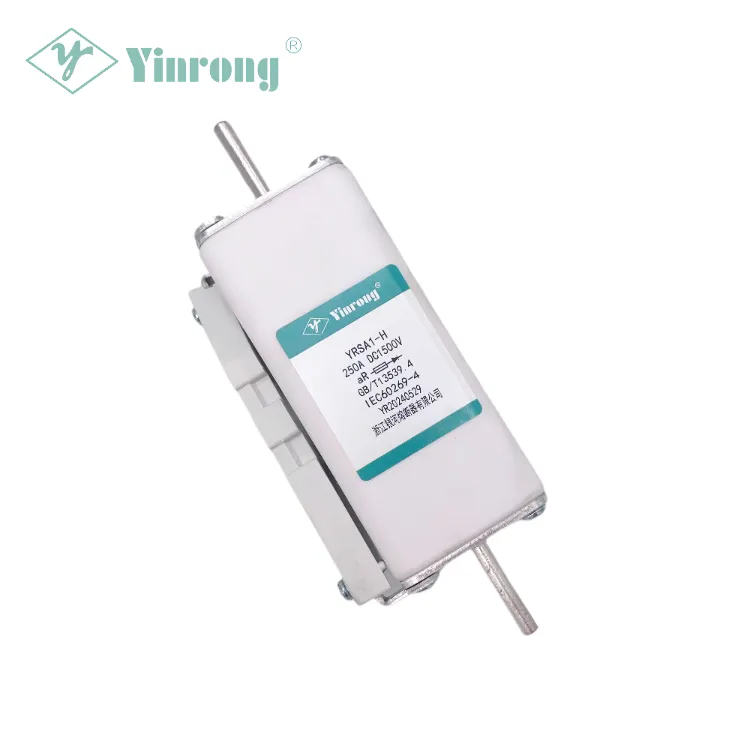

●YRSA1-HK seriea:1000V-1500V sistemetarako diseinatua

●YRSA7-PK seriea:1500V-ko gorputz karratuko seriea, 800V-ko goi-tentsioko karga ultra-azkarrerako eta eskala handiko energia biltegiratzeko diseinatua - DC250kA arteko ahalmena etetea



Merkatuan dauden tentsio handiko DC kontaktore estandar guztiekin bateragarria.



4. Leihatila bakarreko hautaketa koordinatuko zerbitzua

Galaxia Fusea-k laguntza tekniko profesionala eskaintzen du, bat ez datozen kalkuluetatik hasi eta sistema babesteko soluzio osoetara. Gure talde teknikoak bezeroei lagun diezaieke kontaktoreen eta fusibleen koordinaziorako bat datozen parametroen multzo osoa zehatz kalkulatzen.

Nazioarteko marka nagusiekin alderatuta, Galaxy Fuse-k kostu-errendimendu abantaila handiak eskaintzen ditu zehaztapen eta ziurtagiri berdinetan. Fusibleak fabrikatzeko 40 urte baino gehiagoko esperientzia, 48 patente baino gehiago eta nazioarteko ziurtagiri anitz (UL/TUV/CE/CQC) baliatuz, Galaxy Fuse-k abantaila argiak erakusten ditu materialetan, arkua itzaltzeko prozesuetan eta sistemaren koordinazio-gaitasunean.

Azken Gogoetak

DC kontaktorearen eta fusiblearen arteko koordinazioa, funtsean, hiru dimentsiotan zehaztasunez lotzeari buruzkoa da: denbora, energia eta parametroak. Lortu denbora egokia - akatsak geruza egokian kudeatzen dira. Lortu I²t ondo: beroa behar bezala banatzen da. Lortu tentsioa eta korrontea egokiak: hardware-osagaiek ez dute elkar arriskuan jartzen.

Hirurak ezinbestekoak dira. Aukeratu ondo: kontaktoreak eta fusibleak bakoitzak bere zeregina betetzen du, babes-geruzak eraikiz. Aukeratu gaizki - onenean babesak huts egiten du, txarrenean ekipoak suntsitu egiten dira.

Galaxia Fusea – 40 urte baino gehiago kalitate handiko fusibleen aldeko apustua, kargaguneetarako eta energia biltegiratzeko sistemetarako zirkuitu babesteko irtenbide seguruak eta fidagarriak eskaintzera.

Fusibleen aukeraketari edo kontaktoreen koordinazioari buruzko laguntza teknikoa lortzeko, mesedezjarri harremanetan Galaxy Fuse talde teknikoarekin.
